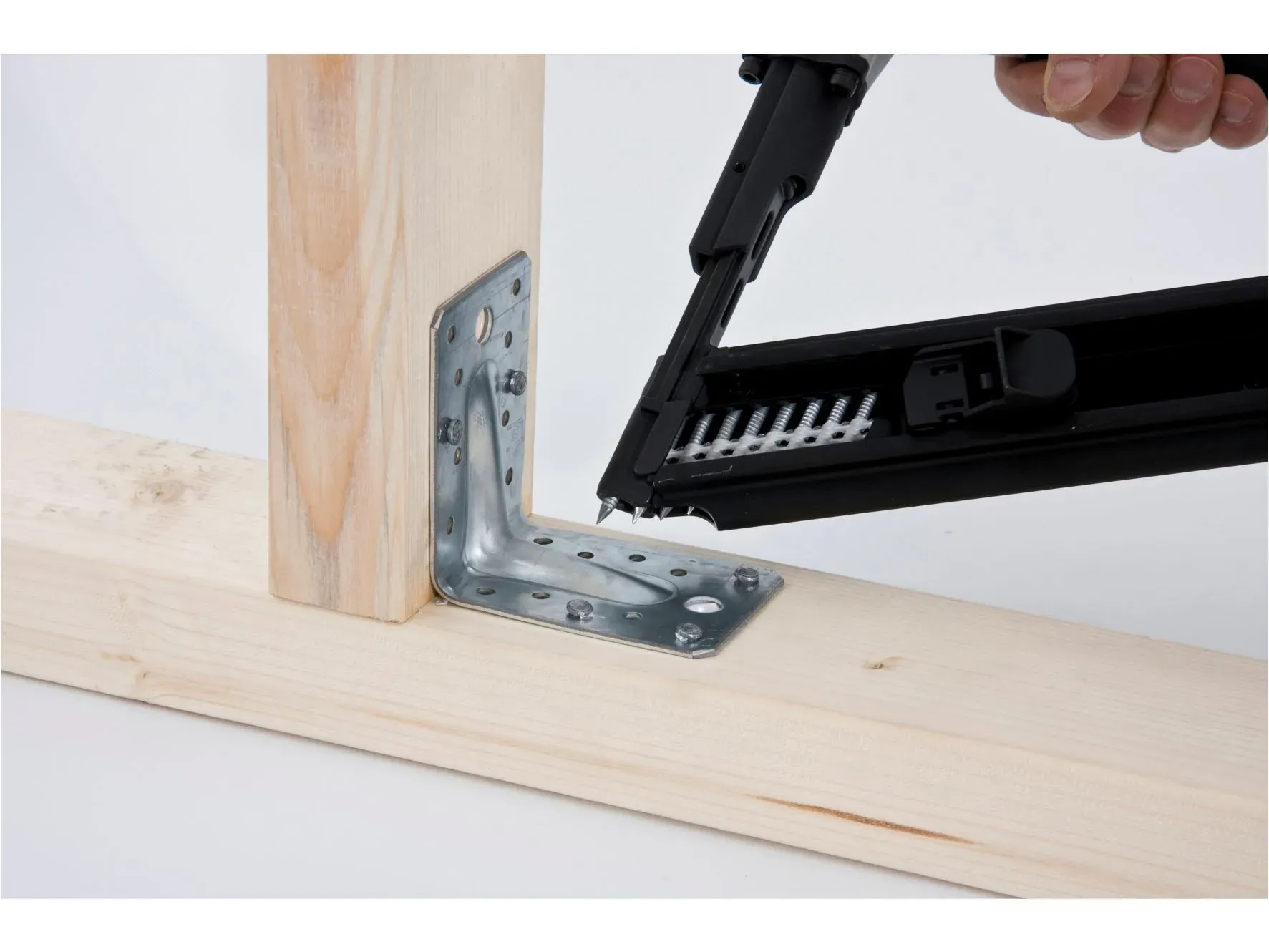

TJEP KA Ankernägel sind papiermagazinierte 34°-Streifennägel für die professionelle Befestigung von Holzverbindern und Metallbeschlägen auf Holzkonstruktionen.
Alle aktuellen KA-Nägel besitzen 4,0 mm Durchmesser, Rundkopf und Rillenschaft. Zur Auswahl stehen Längen von 40, 50 und 60 mm sowie Ausführungen mit 12-µ+-Verzinkung, Feuerverzinkung und Edelstahl A4.
Die KA-Serie wurde speziell für Ankernagler und die Befestigung von Metall-Holz-Verbindern entwickelt. Der profilierte Rillenschaft sorgt für einen hohen Auszugswiderstand im Holz.
| Eigenschaft | Technische Daten |
|---|---|
| Hersteller | TJEP / Kyocera Unimerco |
| Serie | KA |
| Befestigertyp | Ankernagel / Metallverbinder-Nagel |
| Magazinierung | Streifenmagaziniert |
| Magazinwinkel | 34° |
| Durchmesser | 4,0 mm |
| Längen | 40, 50 und 60 mm |
| Schaft | Rillenschaft / Ringschaft |
| Kopfform | Rundkopf |
| Ausführungen | 12 µ+ verzinkt, feuerverzinkt und Edelstahl A4 |
| Norm | Aktuelle KA-Nägel mit artikelbezogener CE-Kennzeichnung nach EN 14592 / Eurocode 5 |
| Typische Anwendungen | Balkenschuhe, Holzverbinder, Metallbeschläge, Lochplatten, Nagelplatten und Lochband |
Die 12-µ+-verzinkte Ausführung bietet das größte Größenspektrum der KA-Serie. Aktuell stehen 40, 50 und 60 mm Länge zur Verfügung.
| Artikel-Nr. | Bezeichnung | Abmessung | Oberfläche | Verpackung |
|---|---|---|---|---|
| 837140 | TJEP KA 40/40 | 4,0 × 40 mm | 12 µ+ verzinkt | 2.400 Nägel |
| 837150 | TJEP KA 40/50 | 4,0 × 50 mm | 12 µ+ verzinkt | 1.800 Nägel |
| 837992 | TJEP KA 40/50 | 4,0 × 50 mm | 12 µ+ verzinkt | 1.200 Nägel |
| 837160 | TJEP KA 40/60 | 4,0 × 60 mm | 12 µ+ verzinkt | 1.600 Nägel |
Aktueller Herstellerstand: Die früher angebotenen Artikel 837991 – KA 40/40 mit 1.400 Stück und 837993 – KA 40/60 mit 1.000 Stück kennzeichnet TJEP inzwischen als ausgelaufen. Deshalb sind sie in der aktuellen Angebotstabelle nicht mehr enthalten.
Feuerverzinkte KA-Ankernägel bieten einen erhöhten Korrosionsschutz und sind aktuell in 40 und 50 mm Länge erhältlich.
| Artikel-Nr. | Bezeichnung | Abmessung | Oberfläche | Verpackung |
|---|---|---|---|---|
| 837040 | TJEP KA 40/40 | 4,0 × 40 mm | Feuerverzinkt | 2.400 Nägel |
| 837050 | TJEP KA 40/50 | 4,0 × 50 mm | Feuerverzinkt | 1.800 Nägel |
Für besonders hohe Anforderungen an die Korrosionsbeständigkeit bietet TJEP den KA 40/40 als rostfreien Edelstahl-A4-Ankernagel an.
| Artikel-Nr. | Bezeichnung | Abmessung | Material | Verpackung |
|---|---|---|---|---|
| 837340 | TJEP KA 40/40 A4 | 4,0 × 40 mm | Edelstahl A4 rostfrei | 2.400 Nägel |
A4 statt pauschal „Edelstahl“: TJEP führt Artikel 837340 ausdrücklich als Rostfrei A4. Diese genaue Werkstoffangabe ist für die Auswahl bei korrosionsbeanspruchten Konstruktionen wichtiger als die allgemeine Bezeichnung Edelstahl.
Die richtige Länge und Oberfläche richten sich nach Holzverbinder, Holzquerschnitt, Korrosionsbeanspruchung und den Vorgaben des jeweiligen Verbindungsmittelherstellers.
| Ausführung | Verfügbare Längen | Typische Auswahl |
|---|---|---|
| 12 µ+ verzinkt | 40, 50 und 60 mm | Breites Sortiment für dafür vorgesehene Holzverbinder und konstruktive Befestigungen. |
| Feuerverzinkt | 40 und 50 mm | Für geeignete Konstruktionen mit höheren Anforderungen an den Korrosionsschutz. |
| Edelstahl A4 | 40 mm | Für besonders korrosionsbeanspruchte Anwendungen, sofern diese Werkstoffqualität konstruktiv vorgesehen ist. |
Wichtig bei Holzverbindern: Die Nagellänge darf nicht allein nach der Materialstärke des Blechteils gewählt werden. Maßgeblich sind die Vorgaben des Balkenschuh-, Lochplatten- oder Holzverbinderherstellers sowie die statische Bemessung der Verbindung.
KA-Ankernägel sind speziell für die Verbindung von Metallbeschlägen mit tragenden oder konstruktiven Holzbauteilen ausgelegt.
| Anwendung | Typischer Einsatz |
|---|---|
| Balkenschuhe | Schnelle Befestigung geeigneter Balkenschuhe und Trägerverbinder an Holzkonstruktionen. |
| Holzverbinder | Für dafür vorgesehene Metall-Holz-Verbindungen im konstruktiven Holzbau. |
| Lochplatten | Befestigung geeigneter Lochplatten und Stahlblechverbinder auf Holz. |
| Nagelplatten | Für geeignete konstruktive Metallplatten entsprechend Hersteller- und Bemessungsvorgabe. |
| Metallbeschläge | Befestigung verschiedener zugelassener Stahlblechformteile und Beschläge an Holz. |
| Lochband | Professionelle Befestigung geeigneter Lochbänder und Anschlussdetails im Holzbau. |
TJEP bietet sowohl Druckluft- als auch Gas-Ankernagler für die KA-Serie. Der wesentliche Unterschied liegt im maximalen Nagelbereich: KA-1 und KA-1L reichen bis 50 mm, KA-2 und KA 4060 GAS 3G bis 60 mm.
| TJEP Ankernagler | Antrieb | Nagellänge | Typische Anwendungen |
|---|---|---|---|
| TJEP KA-1 | Druckluft | 40–50 mm | Beschläge, Holzverbinder, Lochband und Nagelplatten |
| TJEP KA-1L | Druckluft | 40–50 mm | Beschläge und Lochband |
| TJEP KA-2 | Druckluft | 40–60 mm | Beschläge, Holzverbinder, Lochband und Nagelplatten |
| TJEP KA 4060 GAS 3G | Gas | 40–60 mm | Holzverbinder, Beschläge, Nagelplatten und Lochband |
40/60 mm beachten: Der TJEP KA 40/60 mit Artikelnummer 837160 benötigt einen Ankernagler mit 60-mm-Arbeitsbereich. TJEP listet ihn aktuell unter anderem für KA-2 und KA 4060 GAS 3G, nicht für KA-1 oder KA-1L.
TJEP bietet Ankernägel in zwei unterschiedlichen Magazinsystemen. KA und BC erfüllen ähnliche Aufgaben bei Holzverbindern, sind aber technisch nicht untereinander austauschbar.
| Merkmal | TJEP KA | TJEP BC |
|---|---|---|
| Magazinierung | Streifenmagaziniert | Coilmagaziniert |
| Winkel | 34° | Coil-System |
| Durchmesser | 4,0 mm | 4,0 mm |
| Längen | 40–60 mm | 35–60 mm |
| Passende Geräte | KA-1, KA-1L, KA-2, KA 4060 GAS 3G | BC-60 |
| Produktgruppe | Diese Kategorie | TJEP BC Ankernägel |
Keine direkte Austauschbarkeit: TJEP BC ist kein Ersatzmagazin für einen KA-Ankernagler. Verwenden Sie immer das für das jeweilige Gerät vorgesehene KA- beziehungsweise BC-Magazinsystem.
Sie wissen nicht, welche Länge oder Oberfläche für Ihren Balkenschuh, Holzverbinder oder Ankernagler geeignet ist? Nennen Sie uns Gerätebezeichnung, Holzverbinder, gewünschte Nagellänge und Einsatzbereich. Wir helfen Ihnen gerne bei der Auswahl.
